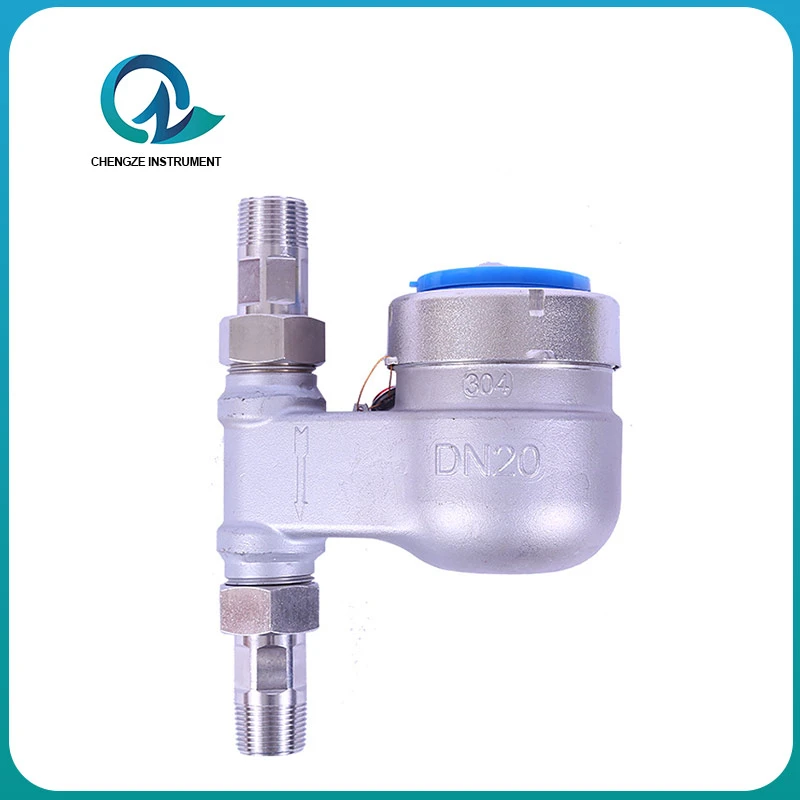

Medidor de água vertical rotativo série CZ5502 LXS-15-40 (de baixo para dentro, de cima para fora)
Modelo: CZ5502
Uso do produto
A Chengze Instrument é especializada na pesquisa e produção de medidores verticais de água em aço inoxidável. Ele fornece uma solução dedicada de medição de vazão para instalações de tubos verticais. Este produto é feito de aço inoxidável 304/316L de alta-qualidade e apresenta um design de estrutura vertical, tornando-o adequado para sistemas de tubos verticais com espaço limitado.
Vantagens principais do produto
Projeto de instalação vertical: Otimizado para tubos verticais, economiza espaço de instalação e simplifica o layout da tubulação
Medição de alta precisão: utiliza sensores de fluxo precisos, com precisão de medição que atende aos padrões nacionais, garantindo medição precisa de água
Material-resistente à corrosão: estrutura toda em aço inoxidável, resistente a ácidos e álcalis e anti-corrosão, adequada para vários ambientes de qualidade de água
Vários tamanhos de tubos: Várias especificações de DN15 a DN200 estão disponíveis, atendendo às necessidades de residências, empresas e indústrias em diferentes cenários
Função de transmissão remota inteligente: suporta transmissão sem fio NB{0}}IoT/LoRa, permitindo leitura remota do medidor e monitoramento-em tempo real
Projeto de longa vida útil: materiais de alta-qualidade combinados com acabamento preciso, com vida útil de até 10 anos ou mais
Domínios de Aplicativo
Os medidores de água verticais de aço inoxidável da Chengze Instrument são amplamente utilizados no-abastecimento de água de edifícios altos, risers de proteção contra incêndio, sistemas HVAC, tubulações verticais industriais, equipamentos de tratamento de água, etc., tornando-os uma escolha ideal para medição de fluxo de tubulação vertical.
Condição de serviço
Nível de temperatura: água fria 30 graus, água quente pode ser personalizada de 0 a 90 graus
Classificação de pressão: MAP10
Classificação de perda de pressão: AP63
Nível de sensibilidade de fluxo a montante: U10
Nível de sensibilidade do fluxo a jusante: D5
Margem de erro
A) O erro máximo permitido da zona baixa (Q1WQ
B) Área alta (Q1wQwQ1) O erro máximo permitido é ±2%

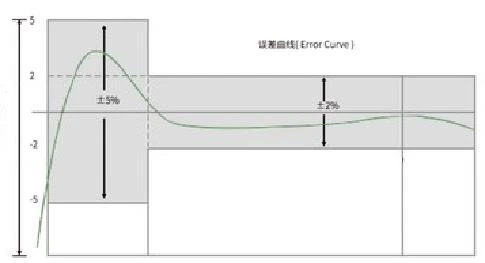

Curva de erro de fluxo

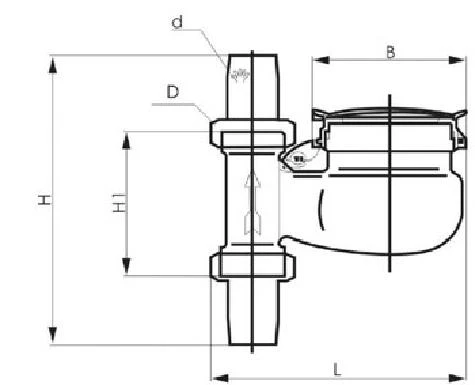

Desenho dimensional de contorno
Dimensões externas e peso do medidor vertical de água
|
Calibre nominal |
Comprimento (mm) |
Largura (mm) |
Altitude (mm) |
Conecte os fios |
Peso |
||
|
(DN) |
H |
H1 |
B |
L |
d |
D |
(Kg) |
|
15 |
189 |
55 |
96 |
142 |
R1/2 |
G3/4B |
1.8 |
|
20 |
204 |
110 |
96 |
157 |
R3/4 |
G1 B |
2 |
|
25 |
225 |
107 |
101 |
167 |
R1 |
G11/4B |
3 |
|
32 |
230 |
107 |
101 |
185 |
R11/4 |
G11/2B |
3.4 |
|
40 |
285 |
137 |
125 |
196 |
R11/2 |
G2B |
5 |
Faixa de vazão do medidor vertical de água
|
Diâmetro nominal (mm) |
Diâmetro nominal (mm) |
Fluxo de sobrecarga Q₄ |
Fluxo comum Q₃ |
Fluxo limite Q₂ |
Fluxo mínimo Q₁ |
|
m³/h |
|||||
|
LXS-DN15E |
Nível 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
Nível 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
Nível 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Nível 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Nível 2 |
20.00 |
16.00 |
0.256 |
0.160 |
