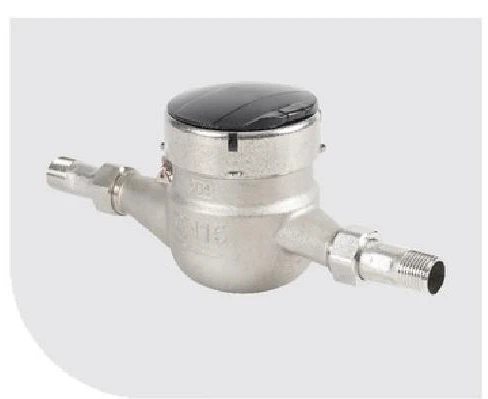

Medidor de água rotativo série CZ5501 LXS-15-50
Modelo: CZ5501
Uso do produto

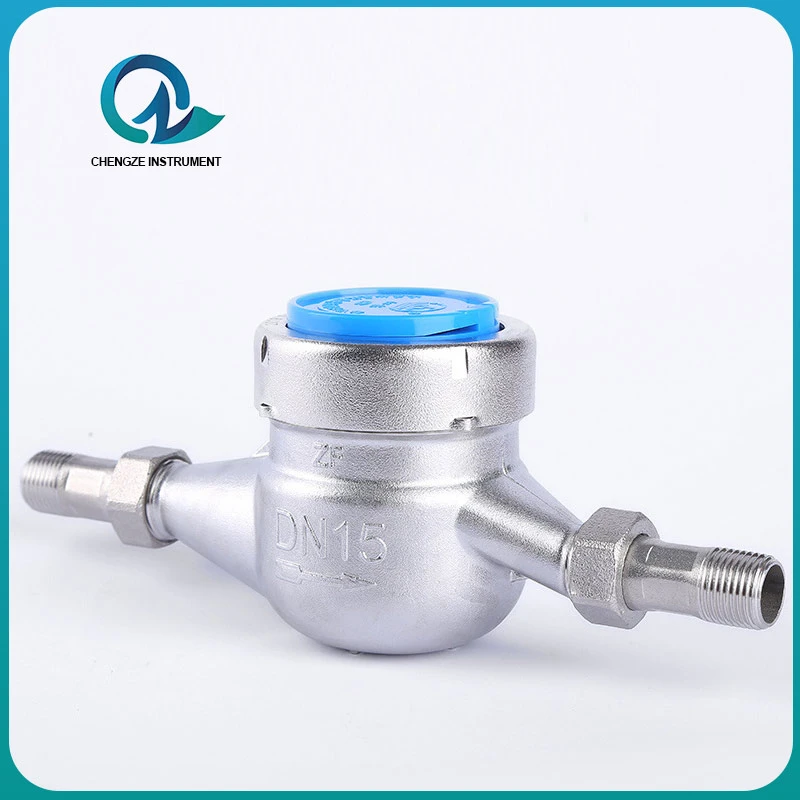

Instrumento Chengzeé especializada na fabricação de medidores de água de aço inoxidável com palhetas de rotor, fornecendo soluções de medição de vazão de precisão para aplicações residenciais e comerciais. Nossos medidores de água apresentam construção em aço inoxidável 304/316L de alta-qualidade com tecnologia avançada de palhetas de rotor para medição precisa da água.
Principais recursos
Medição de precisão: O design avançado das palhetas do rotor garante alta precisão em baixas vazões, atendendo aos padrões internacionais (ISO 4064)
Construção Durável: O corpo totalmente em aço inoxidável oferece excelente resistência à corrosão e longa vida útil
Ampla faixa de fluxo: Adequado para diversas condições de vazão, desde vazões mínimas até máximas
Tecnologia Inteligente: Capacidade opcional de leitura remota-IoT/LoRaWAN para leitura automatizada de medidores
Perda de baixa pressão: A estrutura interna otimizada minimiza a queda de pressão e o consumo de energia
Vários tamanhos: Disponível em configurações DN15-DN50 para diferentes requisitos de instalação
Aplicativos
Os medidores de água de aço inoxidável com palheta de rotor de instrumento Chengze são amplamente utilizados em edifícios residenciais, propriedades comerciais, sistemas HVAC, redes de distribuição de água e processos industriais. Perfeito para aplicações de medição de água fria e quente.
Como fabricante profissional de medidores de água, a Chengze Instrument oferece suporte técnico abrangente, orientação de instalação e serviço pós-venda confiável. Contate-nos hoje para especificações detalhadas e preços competitivos
Condição de serviço
Nível de temperatura: água fria 30 graus, água quente pode ser personalizada de 0 a 90 graus
Classificação de pressão: MAP10
Classificação de perda de pressão: AP63
Nível de sensibilidade de fluxo a montante: U10
Nível de sensibilidade do fluxo a jusante: D5
Margem de erro
A) O erro máximo permitido da zona baixa (Q1WQ
B) Área alta (Q1wQwQ1) O erro máximo permitido é ±2%

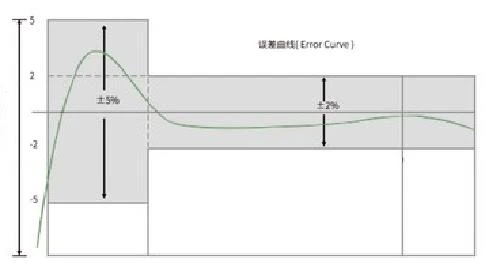

Curva de erro de fluxo

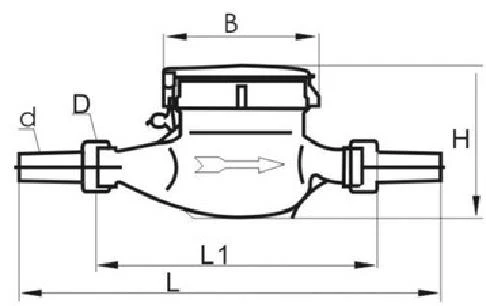

Desenho dimensional de contorno
Dimensões e peso do medidor de água horizontal
|
Calibre nominal |
Comprimento (mm) |
Largura (mm) |
Altitude (mm) |
Conecte os fios |
Peso |
||
|
(DN) |
L |
L1 |
B |
H |
d |
D |
(Kg) |
|
15 |
258 |
165 |
96 |
106 |
R1/2 |
G3/4B |
1.6 |
|
20 |
299 |
195 |
96 |
107 |
R3/4 |
G1 B |
2.1 |
|
25 |
345 |
225 |
101 |
114 |
R1 |
G11/4B |
2.6 |
|
32 |
354 |
230 |
101 |
114 |
R11/4 |
G11/2B |
2.6 |
|
40 |
373 |
245 |
124 |
152 |
R11/2 |
G2B |
4.5 |
|
50 |
373 |
280 |
165 |
178 |
R2 |
G21/2B |
16.5 |
Faixa de vazão do medidor de água horizontal
|
Diâmetro nominal (mm) |
Classe de precisão |
Fluxo de sobrecarga Q₄ |
Fluxo comum Q₃ |
Fluxo limite Q₂ |
Fluxo mínimo Q₁ |
|
m³/h |
|||||
|
LXS-DN15E |
Nível 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
Nível 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
Nível 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Nível 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Nível 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Nível 2 |
31.25 |
25.00 |
0.400 |
0.250 |
